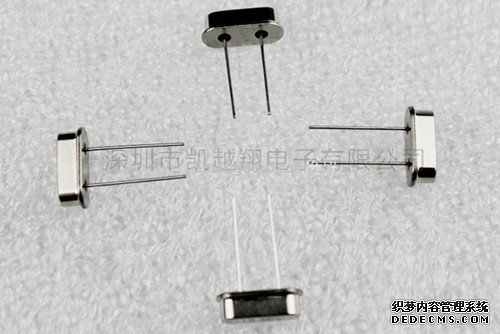

晶振有很多参数，其中包括电容和电阻。这些参数究竟是什么，对晶振来说又有什么作用？>

晶振的负载电容，负载电容是指晶振要正常震荡所需要的电容。一般外接电容，是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。一般晶振两端所接电容是所要求的负载电容的两倍。这样并联起来就接近负载电容了。>

晶振的负载电容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C>

各种逻辑芯片的晶振引脚可以等效为电容三点式振荡器。晶振引脚的内部通常是一个反相器, 或者是奇数个反相器串联。在晶振输出引脚XO和晶振输入引脚 XI 之间用一个电阻连接, 对于CMOS芯片通常是数M到数十M欧之间。很多芯片的引脚内部已经包含了这个电阻, 引脚外部就不用接了。这个电阻是为了使反相器在振荡初始时处与线性状态, 反相器就如同一个有很大增益的放大器, 以便于起振。石英晶体也连接在晶振引脚的输入和输出之间, 等效为一个并联谐振回路, 振荡频率应该是石英晶体的并联谐振频率。晶体旁边的两个电容接地, 实际上就是电容三点式电路的分压电容, 接地点就是分压点。以接地点即分压点为参考点, 振荡引脚的输入和输出是反相的, 但从并联谐振回路即石英晶体两端来看, 形成一个正反馈以保证电路持续振荡。在芯片设计时, 这两个电容就已经形成了, 一般是两个的容量相等, 容量大小依工艺和版图而不同, 但终归是比较小, 不一定适合很宽的频率范围。外接时大约是数PF到数十PF, 依频率和石英晶体的特性而定。需要注意的是: 这两个电容串联的值是并联在谐振回路上的, 会影响振荡频率。当两个电容量相等时, 反馈系数是 0.5, 一般是可以满足振荡条件的, 但如果不易起振或振荡不稳定可以减小输入端对地电容量, 而增加输出端的值以提高反馈量。>

晶振输入输出连接的电阻作用是产生负反馈，保证放大器工作在高增益的线性区，同时起到限流的作用，防止反向器输出对晶振过驱动，损坏晶振。这个电阻是为了使本来为逻辑反相器的器件工作在线性区, 以获得增益, 在饱和区是没有增益的, 而没有增益是无法振荡的。如果用芯片中的反相器来作振荡, 必须外接这个电阻, 对于CMOS而言可以是1M以上, 对于TTL则比较复杂, 视不同类型而定。如果是芯片指定的晶振引脚, 如在某些微处理器中, 常常可以不加, 因为芯片内部已经制作了。>

电阻的作用是将电路内部的反向器加一个反馈回路，形成放大器，当晶体并在其中会使反馈回路的交流等效按照晶体频率谐振，由于晶体的Q值非常高，因此电阻在很大的范围变化都不会影响输出频率。>
